使用 echarts 绘制 2020 疫情折线图

发表于 更新于 分类于 ， ， 阅读次数： Waline： 本文字数： 3k 阅读时长 ≈ 11 分钟

2020 年开始到现在的时间，真是发生了太多的事情，心情复杂，但又没有什么话好说，只能以有限的方式表达着对这些事件的思考。

最近买了个服务器，也正在着手搭建网站，利用一下我已经学到的前端知识，第一个应用性的内容，就以这次疫情的情况为出发点吧！

了解 echarts

ECharts，缩写来自 Enterprise Charts，商业级数据图表，是一个开源的数据可视化工具，一个纯 Javascript 的图表库，能够在 PC 端和移动设备上流畅运行，兼容当前绝大部分浏览器（IE6/7/8/9/10/11，chrome，firefox，Safari 等），底层依赖轻量级的 Canvas 库 ZRender，ECharts 提供直观，生动，可交互，可高度个性化定制的数据可视化图表。创新的拖拽重计算、数据视图、值域漫游等特性大大增强了用户体验，赋予了用户对数据进行挖掘、整合的能力。

需求确定

使用一个绘图库（这要怎么手画啊.jpg），完成 2020 疫情的数据收集，并绘制折线图。

准备零：工程建立

使用 IDE 新建一个 html5 工程，目录结构如下所示

其实里面的大部分文件与这次任务并无太大关系，这样直接新建只是为了省事。

准备一：绘图库

经过网上一番搜索和对比后，本次统计图绘图任务我选择用 echarts 来完成。它的首页是 https://www.echartsjs.com/zh/index.html，还蛮精美。

点击 “下载” 来到它的下载界面。或直接访问 https://www.echartsjs.com/zh/download.html。

网站提供了三种安装方式：

  1. 从下载的源代码或编译产物安装
  2. 从 npm 安装（npm install echarts）
  3. 选择所需模块，在线定制安装

由于这次任务并不需要所有的图表支持，我选择第三种安装方式，点击 “在线定制” 即可进入定制页面。

选择需要的图表、坐标系、组件类型，在开发环境中我选择保留 IE8 的兼容性，同时不选择 “代码压缩” 以方便调试。

点击 “下载” 后，会出现一个编译界面，待到用到的所有组件加入完毕后，就可以下载生成的 js 文件了，默认文件名为 echarts.js，我们把它保存在事先建好网页工程的 js 文件夹中。

同时生成一份 “代码压缩” 版的 js 以供线上利用，这个默认文件名为 echarts.min.js

下载好所需的 js 文件以后，就可以开始工作了～

  1. 建立一个空的 html 文档，填写必要的网页信息。

    index.html
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    <!doctype html>
    <html class="no-js" lang="zh">

    <head>
      <meta charset="utf-8">
      <title>2020肺炎疫情数据 - 即时更新</title>
      <!--省略其余meta相关代码-->
    </head>

    <body>
      <!--省略jQuery相关代码-->
    </body>

    </html>

  2. 引入 echarts.js

    在线上环境时，我们将引入 echarts.min.js

    index.html
    1
    2
    <!--head标签下-->
    <script src="js/echarts.js"></script>

  3. 为 Echarts 准备一个具有高宽的 DOM 容器

    index.html
    1
    2
    3
    4
      <body>
       <!-- 为 ECharts 准备一个具备大小（宽高）的 DOM -->
    <div id="main" style="width: 600px;height:400px;"></div>
      </body>

  4. 通过 echarts.init 方法初始化一个 echarts 实例，并通过 setOption 方法生成一个简单的统计图，大概是像这样的格式：

    index.html
    1
    2
    3
    4
    5
    6
    <script type="text/javascript">
    	 // 基于准备好的dom，初始化echarts实例
    	var myChart = echarts.init(document.getElementById('main'));
    	var option = {...}; //这里做好设置和填充数据
    	myChart.setOption(option); //使用刚指定的配置项和数据显示图表
    </script>

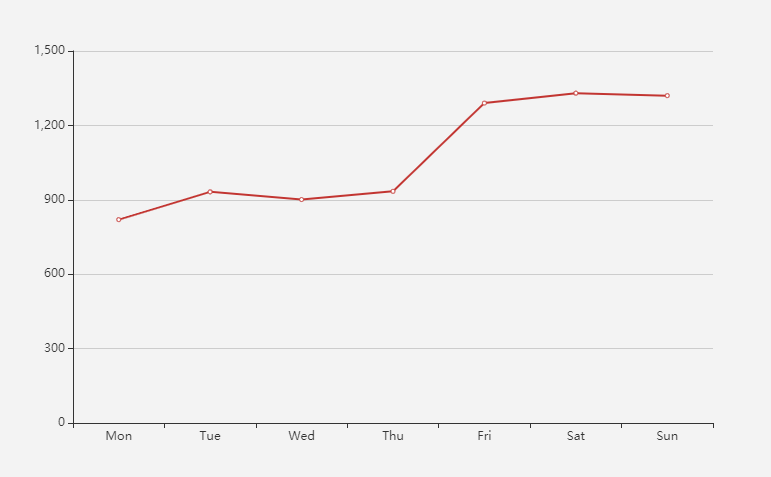

    • options 中要怎么指定设置和数据呢？别急，我们先来看它的官方示例数据和它渲染出来的图：

      main.js
      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      13
       option = {
           xAxis: {
      type: 'category',
      data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
           },
           yAxis: {
       	    type: 'value'
           },
           series: [{
      data: [820, 932, 901, 934, 1290, 1330, 1320],
      type: 'line'
           }]
       };

      • option 中有 xAxis、yAxis、series 三个对象，它们都拥有 type 和 data 两个属性。对于这个简单的示例来说：

        • xAxis 是横轴数据及类型描述
        • yAxis 是纵轴数据及类型描述
        • series 是系列描述，可以包含多组 “统计数据”

          在 echarts 里，系列（series）是指：一组数值以及他们映射成的图。“系列” 这个词原本可能来源于 “一系列的数据”，而在 echarts 中取其扩展的概念，不仅表示数据，也表示数据映射成为的图。所以，一个 系列包含的要素至少有：一组数值、图表类型（series.type）、以及其他的关于这些数据如何映射成图的参数。

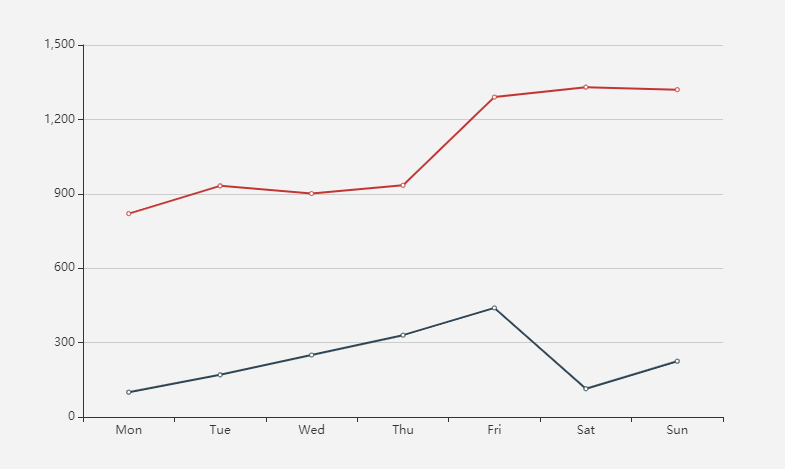

          • 实际上，这也意味着可以在一个 echarts 对象上同时绘制多组类型各同或各异的统计数据（注意到 series 是一个数组！）！如果把以上例子的 series 数据稍作修改，就可以得到多折线的统计图，这也是本次数据处理任务的重要模型！
            1
            2
            3
            4
            5
            6
            7
            8
            9
            10
            11
            12
            13
            14
            15
            16
            17
            18
            19
            option = {
                xAxis: {
                    type: 'category',
                    data: ['Mon', 'Tue', 'Wed', 'Thu', 'Fri', 'Sat', 'Sun']
                },
                yAxis: {
                    type: 'value'
                },
                series: [
                    {
                        data: [820, 932, 901, 934, 1290, 1330, 1320],
                        type: 'line'
                    },
                    {
                        data: [100,170,250,330,440,114,225],
                        type: 'line'
                    }
                ]
            };

      • xAxis、yAxis、series 实质为统计图的 “组件”。在 echarts 中，各种内容都是被抽象为 “组件” 的，除了前述的 xAxis、yAxis、series 以外，还有 grid、polar、geo 等组件，与本次任务关系并不大。

        • 所有的组件都在 option 对象中声明，可以是一个对象或者数组。

      • 上层的 option 对象描述了图表的各种需求，包括：有什么数据、要画什么图表、图表长什么样子、含有什么组件、组件能操作什么事情等等。这些设置内容通过 setOption 函数绑定到 echarts 对象上。

        1
        2
        3
        4
        5
        6
        7
        8
        9
        10
        11
        12
        13
        14
        15
        16
        17
        18
        19
        20
        21
        22
        23
        24
        25
        26
                // 用 option 描述数据、数据如何映射成图形、交互行为等。
                // option 是个大的 JavaScript 对象。
                var option = {
                    // option 每个属性是一类组件。
        legend: {...},
        grid: {...},
                    tooltip: {...},
                    toolbox: {...},
                    dataZoom: {...},
                    visualMap: {...},
                    // 如果有多个同类组件，那么就是个数组。例如这里有三个 X 轴。
        xAxis: [
                        // 数组每项表示一个组件实例，用 type 描述“子类型”。
        	{type: 'category', /*...*/},
        	{type: 'category', ...},
        	{type: 'value', ...}
        ],
        yAxis: [{...}, {...}],
                    // 这里有多个系列，也是构成一个数组。
        series: [
                        // 每个系列，也有 type 描述“子类型”，即“图表类型”。
        	{type: 'line', data: [['AA', 332], ['CC', 124], ['FF', 412], /_ ... _/ ]},
        	{type: 'line', data: [2231, 1234, 552, /* ... */ ]},
        	{type: 'line', data: [[4, 51], [8, 12], /* ... */ ]}
        ]
                };

        • 数据都在 series.data 中，也可通过 dataset 来取得数据。

          1
          2
          3
          4
          5
          6
          7
          8
          9
          10
          11
          12
          13
          14
          15
          16
          17
          18
          19
           var option = {
            dataset: {
             source: [
              [121, "XX", 442, 43.11],
              [663, "ZZ", 311, 91.14],
              [913, "ZZ", 312, 92.12],
          /* ... */
             ],
            },
            xAxis: {},
            yAxis: {},
            series: [
             // 数据从 dataset 中取，encode 中的数值是 dataset.source 的维度 index（即第几列）
             { type: "bar", encode: { x: 1, y: 0 } },
             { type: "bar", encode: { x: 1, y: 2 } },
             { type: "scatter", encode: { x: 1, y: 3 } },
             /* ... */
            ],
           };

        总的来说，option 表述了：数据、数据如何映射成图形、交互行为。

      • 通过以上这几个步骤，我们可以绘制一个简单的统计图。

准备二：数据

本次使用的数据源为丁香园疫情实时播报网页。打开网站发现我们所要的数据在这里呈现：

右键或者 F12 打开开发者模式，发现数据来源为这段 JavaScript 代码

其中正好有我们需要的数据

1
2
3
4
5
6
7
8
9
{
	/* .... */
	currentConfirmedCount: 2934, //现存确诊
	confirmedCount: 82691, //累计确诊数
	suspectedCount: 806, //境外输入
	curedCount: 76436, //累计治愈数
	deadCount: 3321, //累计死亡数
	/* .... */
}

使用 python requests 库爬下来，扔进 BeautifulSoup 解析一通，然后存到数据库中，其中数据库的结构为

1
2
3
4
5
6
7
8
create table `2020_pneumonia`
(
  last_since datetime null, # 上次数据更新时间
  proved int null, # 已确诊数
  uncertain int null, # 未确诊数
  died int null, # 死亡数
  cured int null # 治愈数
);
crawl.py
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
req = requests.get(url='https://ncov.dxy.cn/ncovh5/view/pneumonia', headers=headers, verify=False)
req.encoding = req.apparent_encoding
soup = BeautifulSoup(req.text, 'html.parser')
final_data = {}
try:
  import json
  json_text = soup.find('script', {'id': 'getStatisticsService'}).get_text().replace(
  'try { window.getStatisticsService = ',
  '').replace('catch(e){}', '')
  json_text = json_text[:-1]
  data_dict = json.loads(json_text)
  final_data['confirmed'] = int(data_dict['confirmedCount'])
  final_data['suspected'] = int(data_dict['suspectedCount'])
  final_data['cured'] = int(data_dict['curedCount'])
  final_data['dead'] = int(data_dict['deadCount'])
  final_data['last_since'] = data_dict['modifyTime']  # "modifyTime":单位是 ms!
except Exception as e:
  # json 解析出错，几乎不可能出现（因为这样的话原来以js驱动的网页也显示不出数据了）
  quit(-1)
finally:
  try:
	import datetime,time
	# 省略连库过程
	cur.execute('select last_since from 2020_pneumonia order by last_since desc')
	ret = cur.fetchone()
	logger.info(ret)  # {'last_since': datetime.datetime(2020, 2, 9, 22, 55)}
	ret_time = ret.get('last_since')
	local_time = datetime.datetime.fromtimestamp(final_data['last_since']/1000)
	if ret_time == local_time:
	  logger.info("[*]No need to insert!")
	else:
	  date_in = datetime.datetime.fromtimestamp(final_data['last_since']/1000).strftime("%Y-%m-%d %H:%M:%S")
      proved = final_data['confirmed']
	  uncertain = final_data['suspected']
      died = final_data['dead']
      cured = final_data['cured']
      sql = "insert into 2020_pneumonia values('%s',%d,%d,%d,%d);"%(date_in,proved,uncertain,died,cured)
      cur.execute(sql)
      conn.commit()
      logger.info("[√]Insert success!")
  finally:
    conn.close()

准备三：数据交互

编写一个 php 接口，借以从数据库中获取数据，其中接口行为设计如下：

1
2
3
4
POST api.php HTTP /1.1
action=getfulldata 获得全部数据，对应的 SQL 语句为 select _ from 表名，最多加上个 limit
action=getlatest 得到最新数据，对应的 SQL 语句可以写为 select _ from 表名 order by last_since desc limit 1
action=getsingleday&param={Y-m-d} 得到某一天的统计数据，SQL 语句是一个简单的条件查询，不再赘述了

稍后会在 html 网页中用 jQuery ajax 技术调用这个接口。

编写主网页

  1. 在 body 标签中，准备一个 div 容器，一会放我们的 echarts 图表。这个容器需要指明一个高度

    index.html
    1
    2
    3
    <div id="chartbox" style="width:100%;height:100%;margin:0 auto">
    	<div id="main" style="width: 600px;height:calc(70% + 10px);margin:0 auto;"></div>
    </div>

  2. 在 div 容器中初始化 echarts 对象

    index.html
    1
    2
    var main = document.getElementById("main");
    var chart = echarts.init(main, "light"); //设置echarts显示主题为亮色主题

  3. 图标样式设置（chartOptions）

    main.js
    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
    63
    64
    65
    66
    67
    68
    69
    70
    71
    72
    73
    74
    75
    76
    chartoption = {
    	title: {
    		text: "2020肺炎疫情数据",
    		lineHeight: 40,
    		height: 40,
    		subtext: "数据来源:丁香园·丁香医生",
    		sublink: "https://ncov.dxy.cn/ncovh5/view/pneumonia",
    	},
    	dataZoom: [
    		{
    			id: "dataZoomX",
    			type: "inside",
    			xAxisIndex: [0],
    			filterMode: "empty",
    		},
    		{
    			id: "dataZoomY",
    			type: "inside",
    			yAxisIndex: [0],
    			filterMode: "empty",
    		},
    	],
    	dataset: {
    		dimensions: ["last_since", "proved", "uncertain", "died", "cured"],
    		source: [
    			// {last_since:xx(datetime),proved:xx(int),uncertain:xx(int),died:xx(int),cured:(int)}
    		],
    	},
    	tooltip: {
    		trigger: "axis",
    	},
    	toolbox: {
    		show: true,
    		orient: "vertical",
    		top: 20,
    		feature: {
    			dataZoom: {
    				yAxisIndex: "none",
    			},
    			// dataView: {
    			//     readOnly: true
    			// },
    			restore: {},
    			saveAsImage: {
    				title: "保存为图片…",
    			},
    		},
    	},
    	legend: {
    		type: "scroll",
    		data: ["proved", "uncertain", "died", "cured"],
    		left: "right",
    	},
    	xAxis: {
    		type: "category",
    		// boundaryGap: false,
    	},
    	yAxis: {
    		type: "value",
    	},
    	series: [
    		{
    			type: "line",
    		},
    		{
    			type: "line",
    		},
    		{
    			type: "line",
    		},
    		{
    			type: "line",
    		},
    	],
    	animationEasing: "quarticOut",
    };

    然后再将设置对象绑定到之前的 chart 对象上

    main.js
    1
    chart.setOption(chartoption);

  4. 异步更新及获取数据，根据 echarts 官方文档的说法，只要在 jQuery 等工具异步获取完数据后，再调用 setOption 填入数据和配置项就行，非常方便

    main.js
    1
    2
    3
    4
    5
    6
    7
    8
    9
    $(document).ready(function () {
    	$.post("api.php", { action: "getfull" }, "json").done(function (data) {
    		chart.setOption({
    			dataset: {
    				source: data.contents, // 返回数据大致为{"success":true,"contents":[{},{},...]}
    			},
    		});
    	});
    });

  5. 由于数据较多，加载时间较长，我们给 chart 对象添加一个简单的 loading 动画，在数据加载完成后，移除 loading 动画。

    main.js
    1
    2
    3
    4
    5
    chart.showLoading();
    $(document).ready(function () {
    	//getting data with jQuery...
    	chart.hideLoading();
    });

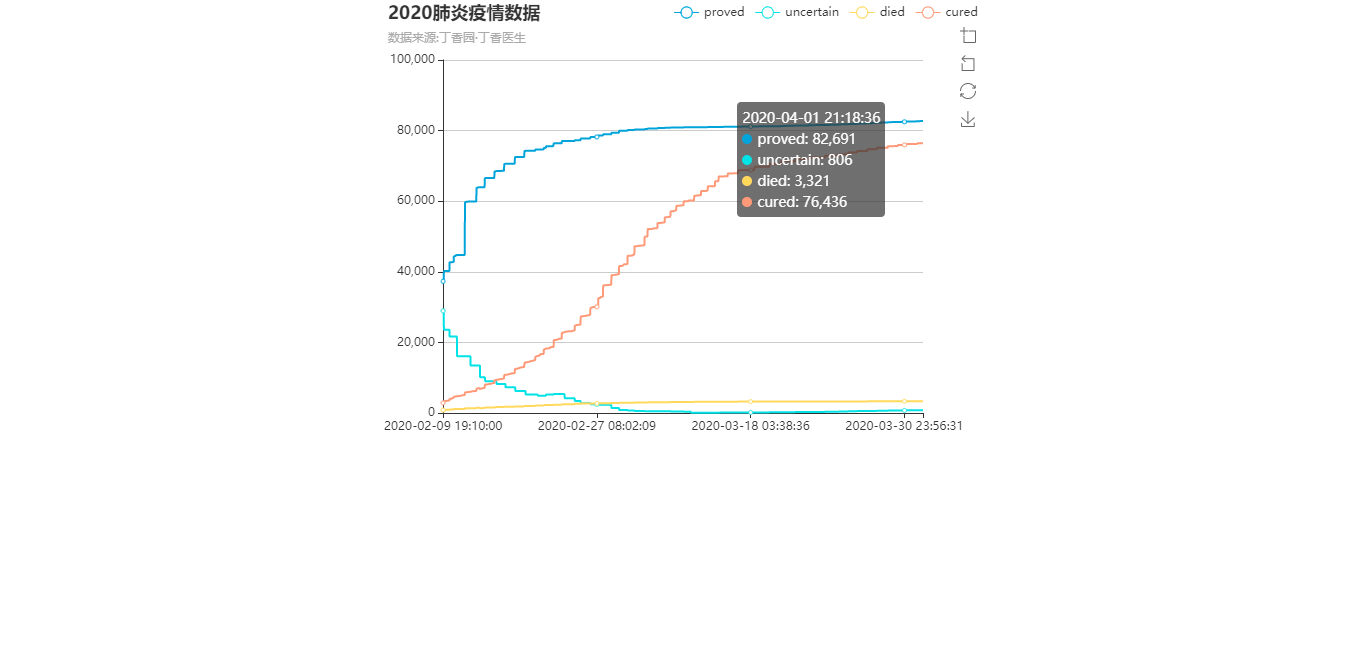

效果

  • 经过以上步骤后，打开网页，现在显示效果如下，虽然不怎么酷炫，但是已经基本上满足了我们的需求，可以看到大概的数据走向。可以用鼠标滚轮实现局部放大效果。调一调样式，就可以嵌入到一般网页中去使用了。

后续的思考和启示

  • 其实丁香园网页的开头还有几段 javascript 数据，多加研究的话还有可以值得提取和研究的东西，比如最近新加的国外疫情数据
  • 原来页面真的可以全用 javascript 渲染出来…… 丁香园疫情网页应该用到了类似于 webpack 和客户端渲染的东西，网页 body 元素中全是 javascript 代码
    • 具体来讲，应该是在script标签中加载了一些 js 和 css 文件
  • 数据获取部分本来想用 php 一起写掉，但奈何 php 中想要爬虫，只有使用 curl 库来进行抓取，且后续正则提取麻烦，索性放弃了
