指令流水线相关性分析
实验目的
通过使用 WINDLX 模拟器,对程序中的三种相关原理进行观察,并对使用专用通路,增加运算部件等技术对性能的影响进行考察,加深对流水线和 RISC 处理器的特点的理解。
实验原理
指令流水线中主要有结构相关、数据相关、控制相关。相关影响流水线性能。
数据相关
由于相邻的两条或多条指令使用了相同的数据地址而发生的关联。
结构相关
结构相关是指因为程序的执行方向可能被改变而引起的相关。可能改变程序执行方向的指令通常有无条件转移、一般条件转移、复合条件转移、子程序调用、中断等。
控制相关
控制相关是指由转移指令引发的相关。
实验步骤
实验准备

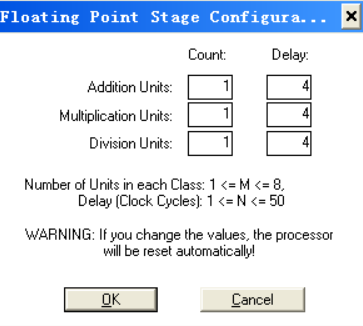

将浮点运算的延时设为 4 个周期
选择 File→Load Code or Data,将 input.s 文件和 fact.s 文件按下图顺序装入主存
![](/2022/10/15/experiments/jizu/relation-analysis/image_6o0VQk_-Ji.png)
使用 WinDLX 模拟器,对 Fact.s 做如下分析:
观察程序中出现的数据 / 控制 / 结构相关,指出程序中出现上述现象的指令组合
数据相关及其组合
5 个周期里,Clock Cycle Diagram 窗口的时空图和 Pipeline 窗口中的流图第一次出现了橘黄色的 R-Stall
![](/2022/10/15/experiments/jizu/relation-analysis/image_nALPeNEB9z.png)
点击 seqi r5,r3,0xa
,出现的具体信息如下图
![](/2022/10/15/experiments/jizu/relation-analysis/image_l4MCfQqj2b.png)
lbu r3,0x0(r2)
要在 WB 周期内写回 R3 的数据,而下一条指令 seqi r5,r3,0xa
要在 intEX 周期内读取 r3 的数据,发生了写后读 RAW,所以为了避免冲突,seqi r5,r3,0xa
的 intEX
指令延迟了一个周期进行。
指令组合为
1 | lbu r3,0x0(r2) |
控制相关及其组合
在第 4 个时钟周期,第一条命令处于 MEM 段,第二条命令处于 intEX 段,第四条命令处于 IF 段,而第三条命令显示为 aborted。
![](/2022/10/15/experiments/jizu/relation-analysis/image_QGI1hfUiiE.png)
发生 aborted 的原因为,jal InputUnsigned
是无条件分支指令,但只有在第三个时钟周期,jal
指令被译码后才知道。这时,下一条指令 movei2fp
已经取出,但需执行的下一条指令在另一个地址处,因此,movi2fp
的执行应该被取消,在流水线中留下气泡,此处为控制相关。
指令组合为
1 | addi r1,r0,0x1000 |
结构相关及其组合
从 Clock Cycle Diagram 中,可以看出指令 stall 了 4 个周期
![](/2022/10/15/experiments/jizu/relation-analysis/image_JX5gYYzGzj.png)
addi r2,r2,0x1
与前面的一条指令 add r1,r1,r3
发生了结构相关。由于上一条指令数据相关需要停 4 个周期,在 ID 段停滞,不能进入 intEX 段,故 addi r2,r2,0x1
也不能进入 ID 段,译码部分被占用,故发生了结构相关。
![](/2022/10/15/experiments/jizu/relation-analysis/image_Zwun2HbC43.png)
相关指令组合
1 | add r1,r1,r3 |
考察增加浮点运算部件对性能的影响

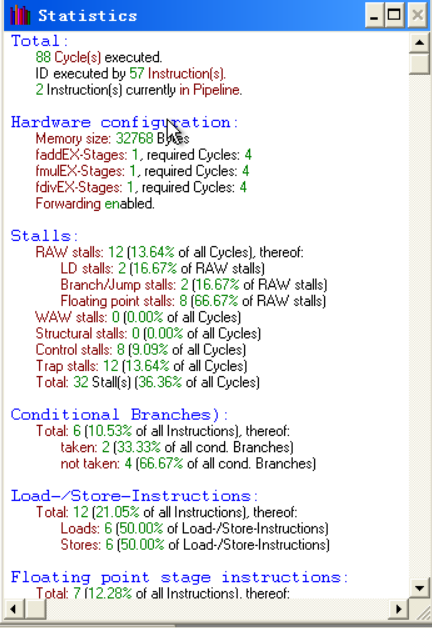

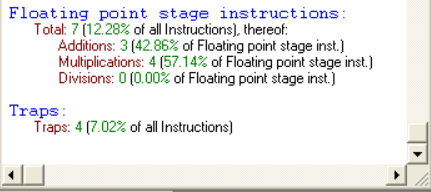

浮点运算部件的 Count 均为 1
![](image_q0ciOGmpYn.png)
![](image_b9tWK4nJeR.png)

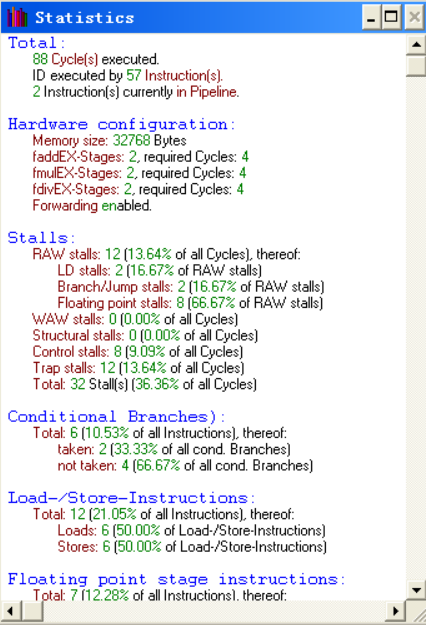

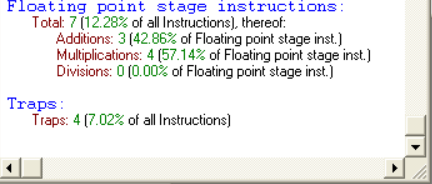

浮点运算部件的 Count 均为 2
![](image_9uzcYEaJhk.png)
![](image_jD1hxscOAo.png)
比较各个数据,发现没有变化,无论怎么增加统计结果都一样,由此可见,在该程序中,浮点运算部件的增减对效率没有影响。原因在于,此程序浮点计算指令没有重叠,所以并行度没有增加,性能没有提高。

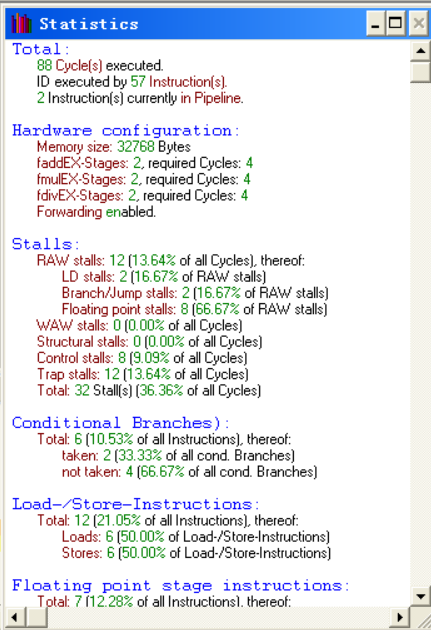

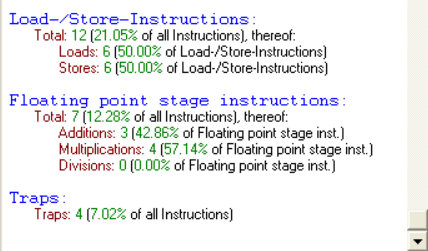

考察增加 forward 部件对性能的影响
![](image_aJF5rKvDFD.png)
![](image_5MH0T4ijzq.png)
由以上截图可以发现:
- 增加 forward 组件后所执行总的时钟周期相应有所减少

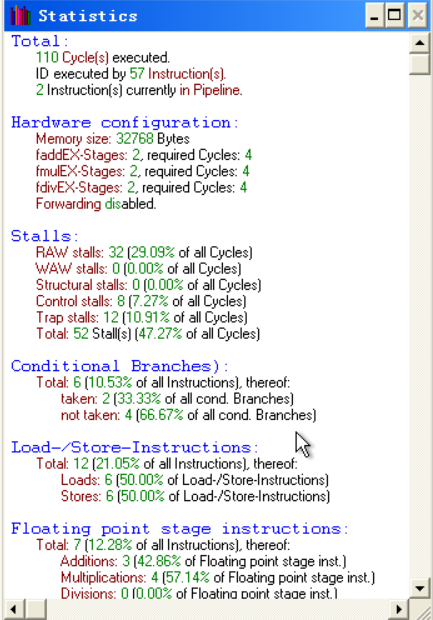

- 增加 forward 组件使得 Stall 的总数有所下降,RAW 的总时钟周期从 29.09% 下降到了 13.64%
总之,使用 forward 部件后,数据相关减少,性能得到一定的改善
观察转移指令在转移成功和转移不成功时候的流水线开销
floating 设置为 2,4,forward 启动时条件转移结果如下图:
转移指令一共 6 条,成功转移 2 条,不成功转移 4 条。
若转移不成功,对流水线执行无影响,流水线吞吐率和效率没有降低。若转移成功,则要废弃预先读入的指令,重新从转移成功处读取指令,每执行一条条件转移指令,一条 x 段流水线就有 x-2 个流水线被浪费掉,执行效率降低,性能有一定损失。
实验总结
流水线技术可以提高计算机执行效率,但也有很多不足,当发生一些相关的时候执行就需要延迟,这会影响到流水线的吞吐率,而要保证高效,就需要对代码进行优化处理,这是需要个人的努力的。
